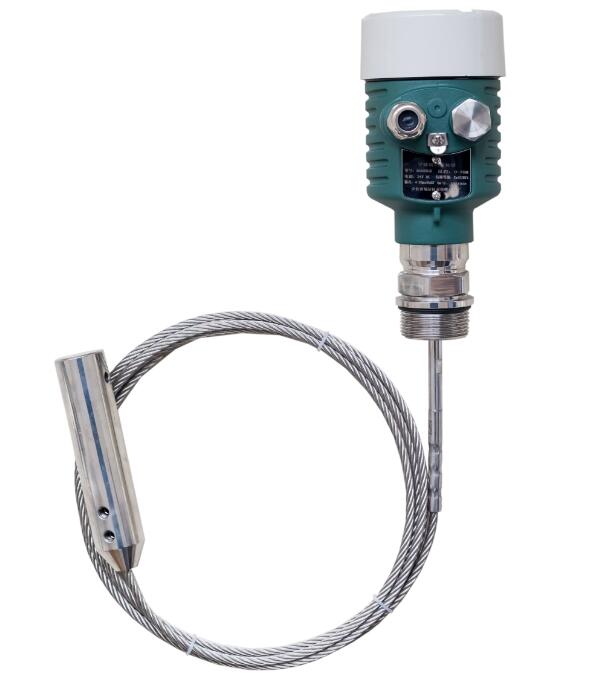

测量原理

　　棒式高频雷达物位计通过天线系统发射并接收能量很低的很短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保较短时间内稳定和准确的测量。

　　即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。

     天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

　　D=C×T/2

　　其中C为光速

　　因空罐的距离E已知，则物位L为：

　　L=E-D

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　应用介绍：

　　智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无害。

　　适用介质：液体，微腐蚀性液体

       应　　用：污水液位测量；

　　挥发性小的酸碱液位测量；

　　浆料料位测量；

　　防爆认证：Exia IIC T6 Ga/ Exd ia IIC T6 Gb

　　测量范围：20m

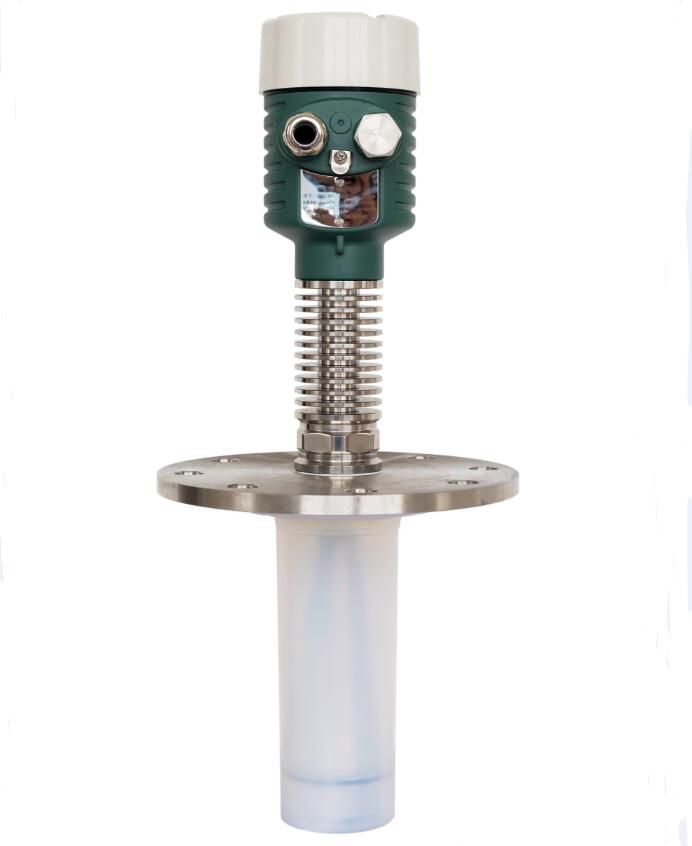

　　天　　线：棒式天线（PP/PTFE）

　　频　　率：6 GHz

　　过程温度：（-40～130）℃

　　测量精度：±10mm

　　过程压力：（-0.1～0.3）MPa

　　信号输出：（4～20）mA/HART

　　现场显示：四位LCD可编程

　　电　　源：两线制（DC24V）

　　四线制（DC24V/AC220V）

　　重 复 性：± 1mm

　　外　　壳：铝/ 塑料

　　过程连接：法兰（选配）/螺纹
