RD32导波雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外******产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

    RD32导波雷达液位计高频雷达物位计技术参数:
    应    用：液体
    测量范围：6米
    过程连接：螺纹、法兰
    过程温度：-40-250℃
    过程压力：-0.1~2MPa
    精    度：±3mm
    频率范围: 100MHZ-1.8GHZ
    防爆等级：Exib IIC T6 Gb
    防护等级：IP67
    信号输出：4—20mA/HART（两线）

    导波雷达液位计特点说明：
    特点：
    1.可以测量介电常数大于等于1.4的任何介质。
    2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
    3.杆式雷达量程可以达到6米。
    4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
    5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。

    测量原理
    产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

    输入
    反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比： D=C×T/2 其中 C 为光速
     因空罐的距离 E 已知，则物位 L 为： L=E-D

    输出
    通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。

    测量范围：
    F---- 测量范围
    E---- 空罐距离
    B---- 顶部盲区
    K---- 探头到罐壁的距离
    顶部盲区是指物料高料面与测量参考点之间的小距离。
    底部盲区是指缆绳底部附近无法准确测量的一段距离。
    顶部盲区和底部盲区之间是有效测量距离。
    安装位置：
    1.尽量远离出料口和进料口。
    2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。
    3.建议安装在料仓直径的1/4处。
    4.缆式探头或杆式探头离罐壁距离不小于30厘米。
    5.探头底部距罐底大约30mm。
    6.探头距罐内障碍物距离不小于200mm。
    7.如果容器底部是锥型的，传感器可以安装
    8.罐顶中央，这样可以一直测量到罐底。

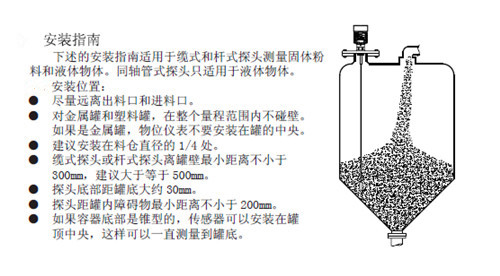

导波雷达液位计安装图：
    图一（安装指南）
