多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。
多点热电偶主要技术参数
电气出口：M27X2，NPT3/4
热响时间：≤8S
偶丝直径：Φ3
防护等级：IP65
多点热电偶型号及规格
型 号 | 分 度 号 | 测温范围℃ | 测温点数 | 保护管材料 |
WRN-230D | K | 0-1000 | 2-12 | GH3030 |
0-800 | 1Ci18Ni9Ni |
WRE-230D | E | 0-600 | 1Ci18Ni9Ni |
WRN-430D | K | 0-1000 | GH3030 |
0-800 | 1Ci18Ni9Ni |
WRE-430D | E | 0-600 | Ci18Ni9Ni |

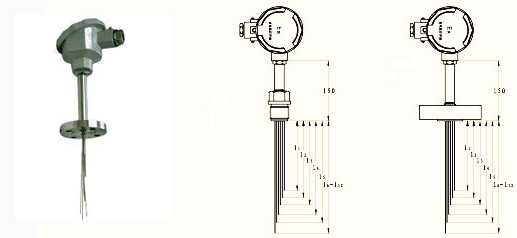

安装固定形式
测温点数 | M | D | H | h | SW | d |
2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
测温点数 | D | D1 | D2 | H | do | d |
2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
选型须知
型号
分度号
精度等级
热电偶点数
安装固定形式
保护管材质
长度或插入深度
例：多点热电偶，K型，3点。L级，固定螺纹M27X2,L1=1200,L2=1500,L3=2000,WRN-220D3I级L1=1200,L2=1500,L3=2000,螺纹M27x2
