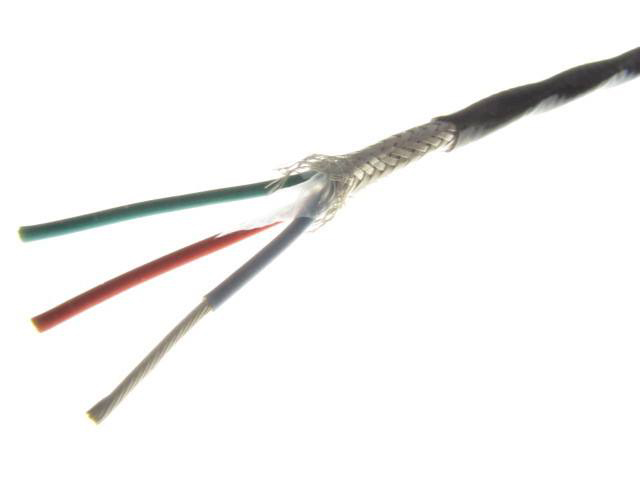

KX-HA-FGR,KX-HA-FGRP电偶用补偿电缆_高频雷达物位计-曙佐电气（上海）有限公司

一：产品特点及用途

一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。

二：产品执行标准

GB/T4989-94(等效采用IEC584-3标准)

三：使用特性

1．导体***高工作温度：耐热级：聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃

硅橡胶180℃

普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃

低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃

2．低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

3．电缆允许弯曲半径：非铠装电缆***小为外径的6倍

铜带屏蔽或钢带铠装点缆***小为电缆外径的12倍

氟塑料绝缘和护套***小为电缆外径的10倍

四：基本型号及名称

1：热电偶用补偿导线

KX-GA-VV	聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-VVR	聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-VVP	聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-VVRP	聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FF	氟塑料绝缘和护套精密级K分度号热电偶补偿导线
KX-HA-FFR	氟塑料绝缘和护套精密级K分度号热电偶补偿软导线
KX-HA-FFP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FFRP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FG	氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线
KX-HA-FGR	氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线
KX-HA-FGP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FGRP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FV	氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-HA-FVR	氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-HA-FVP	氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FVRP	氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YJV	交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-YJVR	交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-YJVP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-YJVRP	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YDYD	低烟无卤绝缘和护套精密级K分度号热电偶补偿导线
KX-GA- YDYD R	低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线
KX-GA- YDYD P	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA- YDYD RP	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
注：上述型号***列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，屏蔽可采用镀锡铜丝屏蔽。

2：本安型热电偶用补偿导线

IA-KX-GA-YVP	聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-GA-YVRP	聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
IA-KX-HA-FFP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-HA-FFRP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
IA-KX-HA-FGP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-HA-FGRP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
注：上述型号***列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可，阻燃型在型号前加ZR，ZR192为进口PFA材料，屏蔽可采用镀锡铜丝屏蔽。

3：补偿电缆

KX-GA-VVP	聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-VVRP	聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-VPVP	聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-VPVRP	聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-YJVP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-YJVRP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-YJPVP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-GAYJPVRP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FFP	氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FFRP	氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPFP	氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPFRP	氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FVP	氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FVRP	氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPVP	氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPVRP	氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FGP	氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FGRP	氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPGP	氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPGRP	氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
注：1以上基本型号***列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃

4：本安型补偿电缆

IA-KX-GA-FPVP	氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-GA-FPVRP	氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
IA-KX-HA-FPFP	氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-HA-FPFRP	氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
IA-KX-HA-FPGP	氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-HA-FPGRP	氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
注：1以上基本型号***列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃

五：代号名称和含义

表2

项目	代号	说明
阻燃特性	ZR	分A、B、C级阻燃
系列代号	/IA	无(本安型)
绝缘材料	Y	聚乙烯
	YJ	交联聚乙烯
	YD	低烟无卤阻燃聚烯烃
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
护套材料	YD	低烟无卤阻燃聚烯烃
	V	聚氯乙烯
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
	G	硅橡胶
屏蔽材料	P	铜丝编织屏蔽
	P2	铜带绕包屏蔽
	P3	铝塑复合带绕包屏蔽
导体结构	A	单股导体
	B	7股绞合导体
	R	多股绞合导体
