耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸 汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。
耐震电接点压力表产品应用：:广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
使用环境条件：使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
温度影响：-25℃~55℃
耐震电接点压力表技术参数：
型号 | YNXC-100ZQ-Z | YNXC-150ZQ-Z | YNXC-100-Z | YNXC-150-Z | YNXC-100NQ-Z | YNXC-150NQ-Z |
结构形式 | 轴向带前边 | 径向无边 | 径向带前边 |
测量范围
MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 |
准确度% | ± 1.6 |
接点电参数 | 工作电压 | 380VAC;220VDC |
***大工作电流 | 1A |
持续电流 | 0.6A |
***大功率
（无感负载） | 20VA |
连接器 | X14K4P | 防水接线盒 | X14K4P | 防水接线盒 | X14K4P |
使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211 DGH05-2004

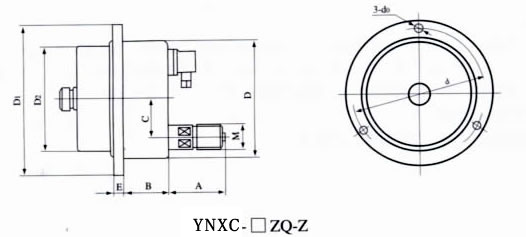

耐震电接点压力表外形尺寸：
使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
